UN Le moteur d’essuie-glace constitue un composant électromécanique essentiel dans les véhicules et machines modernes. Il pilote activement des systèmes de liaison complexes pour éliminer la pluie, la neige et les débris environnementaux des écrans de visibilité. Sans ce mouvement fiable, il devient impossible de maintenir un fonctionnement sûr par mauvais temps. La sélection ou le remplacement de la bonne unité nécessite une évaluation minutieuse. Vous devez équilibrer la consommation électrique, l'empreinte physique et le couple de sortie par rapport à des facteurs de stress environnementaux spécifiques. Les concepteurs sont confrontés à des défis uniques lorsqu'ils doivent faire face à de lourdes charges de neige, à des embruns marins corrosifs ou à de fortes poussières d'usine. Un mauvais choix peut entraîner une défaillance mécanique rapide ou des conditions de fonctionnement dangereuses. Cet article fournit une description technique complète de la mécanique des composants de base. Nous explorons les critères de diagnostic d'échec essentiels pour vous aider à prolonger la durée de vie de l'équipement. Enfin, nous fournissons des directives de spécifications strictes conçues pour soutenir des décisions d'achat judicieuses dans les domaines automobile, maritime et commercial.

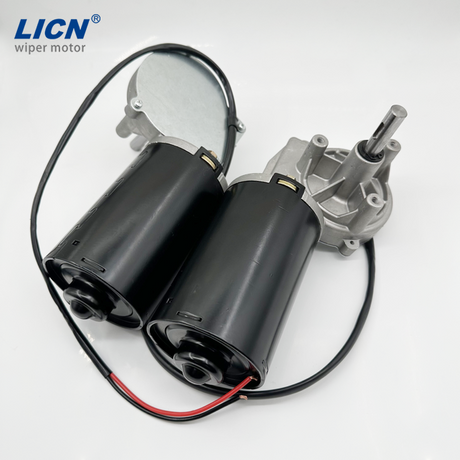

Fondation mécanique : repose sur un grande vitesse moteur à courant continu à associé à un engrenage à vis sans fin pour convertir la vitesse en mouvements de balayage fiables et à couple élevé.
Paramètres d'évaluation : l'approvisionnement dépend de l'adaptation de la tension (généralement 12 V CC ou 24 V CC), du couple nominal par rapport au couple de décrochage et de l'ampérage de fonctionnement par rapport à la charge désignée.
Réalité de mise en œuvre : Une installation correcte nécessite strictement un « essai à sec » pour établir la ligne de base d'auto-stationnement avant de connecter les systèmes de liaison, évitant ainsi les dommages structurels.
Utilité intersectorielle : au-delà des utilisations traditionnelles automobiles , les unités scellées et modifiées servent d' actionneurs haute puissance dans les applications marines, robotiques et industrielles .
Le système repose sur un processus de conversion électromécanique simple mais très efficace. En son cœur se trouve un aimant permanent Moteur à courant continu . Lorsque vous appliquez du courant continu, l’armature interne tourne rapidement. Cette rotation brute dépasse souvent plusieurs milliers de tours par minute (RPM). Cependant, des régimes élevés ne peuvent pas nettoyer efficacement le verre. Pour résoudre ce problème, les ingénieurs couplent l’arbre de sortie à un ensemble réducteur à vis sans fin. Cette conception échange brillamment une vitesse élevée contre une sortie essentielle à basse vitesse et à couple élevé. L'engrenage à vis sans fin agit comme un multiplicateur. Il fournit l’immense force de torsion nécessaire pour pousser de lourdes lames en caoutchouc sur de larges panneaux de verre.

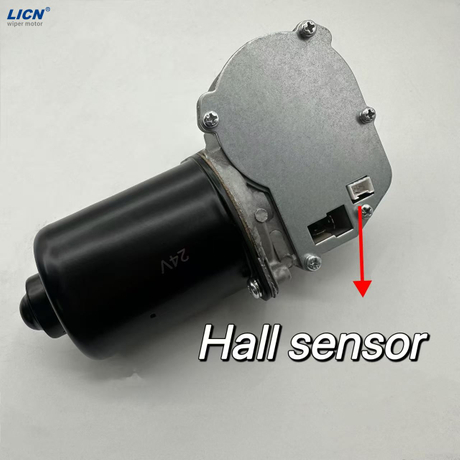

Différentes conditions météorologiques exigent des vitesses de fonctionnement variables. Les fabricants obtiennent une fonctionnalité à plusieurs vitesses grâce à deux méthodes principales. Les conceptions traditionnelles utilisent un système de brosse mécanique. Ils placent plusieurs balais électriques contre le collecteur du moteur. Une brosse de sol commune s'associe à des brosses dédiées à basse vitesse et à haute vitesse. En déplaçant le chemin du courant actif vers une brosse positionnée différemment le long du champ magnétique, l'unité modifie son régime. Les conceptions modernes ou spécialisées remplacent souvent ces configurations mécaniques par des commandes électroniques. Ils utilisent la modulation de largeur d'impulsion (PWM) combinée à des circuits en pont en H. La technologie PWM permet une mise sous et hors tension rapide. Cette approche permet une régulation transparente et infiniment variable de la vitesse sans usure physique des brosses.
L'arrêt brusque des balais au milieu d'un pare-brise crée un grave risque de visibilité. Pour éviter cela, les ingénieurs intègrent un circuit d'auto-stationnement. Ce mécanisme comporte un commutateur rotatif interne. Un anneau de contact en laiton à l'intérieur du boîtier d'engrenage maintient le courant électrique même après avoir éteint la commande principale du tableau de bord. Les lames continuent de balayer jusqu'à ce qu'elles atteignent la position de repos désignée au bas du verre. Une fois que l'engrenage interne tourne jusqu'à un espace physique spécifique dans l'anneau en laiton, le circuit électrique se coupe. Le système coupe le courant instantanément. Cela garantit que l'ensemble de liaison gare toujours les bras en toute sécurité hors de votre champ de vision.
La surcharge mécanique constitue la principale cause de défaillance prématurée. Les utilisateurs soumettent fréquemment leurs systèmes à une résistance externe excessive. Allumer l'appareil pour dégager de la neige épaisse et mouillée ou le faire fonctionner sur du verre complètement sec génère une traînée mécanique massive. Cette résistance descend dans les bras de liaison directement dans le carter d'engrenage. Les unités grand public standard utilisent des engrenages internes en nylon pour réduire le bruit de fonctionnement. Sous des contraintes extrêmes, le nylon agit comme un fusible mécanique. Les dents de l'engrenage se dénudent entièrement pour éviter un grillage catastrophique du moteur. Conscientes de cette vulnérabilité, les variantes robustes se tournent désormais vers des engrenages en métal ou renforcés de fibre de verre.
La dégradation électrique se manifeste par plusieurs symptômes distincts. Vous devez surveiller ces signes d’avertissement pour éviter des pannes inattendues.
Fusibles en ligne grillés : Cela représente une réponse de protection. Lorsque le moteur cale face à une forte résistance, l’ampérage augmente. Le fusible saute pour éviter les incendies électriques.
Enroulements internes brûlés : un fonctionnement soutenu dans des conditions de chaleur élevée ou de légère surtension fait fondre lentement le revêtement protecteur sur les enroulements en cuivre. Cela conduit à des courts-circuits internes.
Balais de collecteur usés : La friction continue finit par dégrader les balais de carbone. Vous remarquerez des hésitations intermittentes ou des points morts lorsque les balais perdent le contact avec le collecteur.
Une panne spécifique et très courante concerne la perte des fonctions de balayage intermittent ou d'auto-stationnement. Lorsque les pales s’arrêtent à mi-cycle ou se bloquent sur une seule vitesse continue, le moteur central reste généralement sain. Au lieu de cela, vous devez identifier une défaillance dans le mécanisme du commutateur de stationnement ou dans le module de commande électronique externe. La bague de contact interne en laiton peut accumuler de la graisse, de la poussière de carbone ou de la corrosion. Cette contamination empêche le circuit de détecter l'écart de « parc ». Dans les véhicules complexes, un relais externe dégradé peut également ne pas parvenir à acheminer le courant de stationnement requis.
L'évaluation de la sortie physique nécessite une compréhension claire des mesures de couple. Les acheteurs doivent faire la différence entre le couple nominal et le couple de décrochage. Le couple nominal définit la capacité de fonctionnement continu. Par exemple, une unité standard peut produire confortablement un couple de 50 pouces-livres sous une pluie normale. Le couple de décrochage, cependant, mesure la force maximale exercée avant que l'induit cesse complètement de tourner. Vous devez spécifier un couple de décrochage élevé, dépassant souvent 170 po-lb, pour les environnements commerciaux. Cette surcharge garantit que le système peut gérer les pires charges environnementales, comme le grésil gelé, sans s'épuiser immédiatement.
La compatibilité électrique dicte les exigences de base pour tout cycle d’approvisionnement. Vous devez établir un alignement strict avec l’architecture électrique existante. Les véhicules de tourisme utilisent universellement des réseaux 12V. Les bus commerciaux, les engins de construction lourds et les navires maritimes s'appuient généralement sur des réseaux 24 V robustes. Nous voyons également des systèmes 5 V abaisseurs spécialisés utilisés dans des applications robotiques sensibles. Les courants de fonctionnement fluctuent fortement en fonction de la charge appliquée. Un balayage sain et dégagé consomme généralement entre 1 et 5 ampères. Cependant, un mécanisme de liaison bloqué peut facilement augmenter la consommation de courant jusqu'à 15 ampères.
Le confort de la cabine et la survie environnementale représentent des facteurs d’approvisionnement non négociables. Les performances acoustiques nécessitent une surveillance stricte. Les seuils de bruit de fonctionnement standard doivent rester inférieurs à 45 décibels pour éviter la fatigue du conducteur dans les cabines fermées. La protection de l’environnement nécessite d’évaluer les indices de protection contre la pénétration (IP). Un faible indice IP garantit une défaillance rapide dans les climats difficiles.
Catégorie de spécification |
Service standard (12 V) |
Robuste (24 V) |
|---|---|---|
Tension nominale |
12 V CC |
24 V CC |
Tirage d'exploitation normal |
1,5 à 3,0 ampères |
2,0 - 5,0 ampères |
Pic de courant de décrochage |
Jusqu'à 15 ampères |
Jusqu'à 25 ampères |
Limite de couple de décrochage |
170 po-lb |
350+ po-lb |
Indice IP minimum |
IP54 (poussière/éclaboussures) |
IP66/IP67 (lavage/immersion) |
L'achat de composants pour le Le secteur automobile exige une attention particulière aux géométries des liaisons. Les fabricants conçoivent des systèmes pour des modèles de balayage spécifiques. Le balayage en tandem déplace simultanément les deux lames dans la même direction. Le balayage opposé pousse les lames vers l'extérieur du centre du verre. Le remplacement du marché secondaire doit présenter le facteur de forme standard exact, le modèle de boulon et l'angle de l'arbre pour un montage direct. L'achat d'une unité avec un angle de balayage incorrect entraînera le blocage des bras de liaison contre le châssis du véhicule.
Les bateaux et les plates-formes offshore introduisent des facteurs de stress environnementaux brutaux. Les conceptions standard échouent rapidement lorsqu’elles sont exposées aux conditions maritimes. Une humidité élevée et un brouillard salin omniprésent déclenchent une corrosion galvanique agressive. Les applications spécifiques au secteur maritime nécessitent des techniques d'étanchéité robustes contre l'intrusion d'eau. Les usines résolvent ce problème en déployant des boîtiers externes recouverts d'époxy. Ils utilisent des arbres de sortie solides en acier inoxydable pour éliminer la rouille. Les joints internes en caoutchouc améliorés et les connecteurs électriques scellés garantissent que l'eau salée ne peut pas atteindre les enroulements sensibles de l'armature.
Les ingénieurs regardent activement au-delà des pare-brise des véhicules. Ils réutilisent fréquemment ces unités robustes pour des projets d'automatisation complexes. Un scellé, L'unité haute puissance sert d'actionneur linéaire ou rotatif brillant. Le Le secteur industriel les privilégie car ils offrent une grande disponibilité sur le marché et un rapport coût/couple exceptionnel. De plus, leurs configurations CC simples à deux ou trois fils permettent des capacités d'inversion de polarité sans effort. Les constructeurs les intègrent facilement dans des guides de bande transporteuse personnalisés, des persiennes de ventilation automatisées et des systèmes d'entraînement robotiques sur mesure.
Sauter les étapes d’étalonnage essentielles lors de l’installation crée de graves risques. Vous devez donner la priorité à une séquence spécifique de « course à sec » pour établir la référence de stationnement automatique. Suivez strictement ces étapes de mise en œuvre standardisées :
Montez le boîtier : fixez le corps principal au pare-feu ou au support de châssis. Ne fixez pas encore de bras de liaison.
Connectez le faisceau : branchez le connecteur électrique sur le réseau de câblage du véhicule.
Redémarrez l'alimentation : allumez l'interrupteur du tableau de bord, laissez l'appareil fonctionner pendant cinq secondes, puis éteignez-le.
Confirmez la position de repos : laissez l'anneau interne en laiton trouver sa place de stationnement exacte. L'arbre de sortie est désormais correctement aligné.
Fixez la liaison : ce n'est que maintenant que vous devez boulonner les bras d'essuie-glace sur l'arbre dans leur position de repos horizontale.
Si cet étalonnage n'est pas effectué, les bras d'essuie-glace peuvent reculer de manière agressive dans le capot métallique. Cette erreur plie régulièrement des liaisons coûteuses ou fissure le verre du pare-brise.
Les fabricants sur mesure et les installateurs du marché secondaire doivent respecter la géométrie mécanique. De nombreuses constructions personnalisées utilisent des moteurs universels à arbre droit. Vous devez clarifier la limitation stricte du rapport 1:1 associée à ces modèles. Un entraînement direct à un seul moteur et à un seul bras fonctionne parfaitement pour les petites fenêtres plates. Cependant, vous ne pouvez pas attacher un arbre à entraînement direct à un réseau de liaison complexe à plusieurs bras. Cela modifie le rapport de levier, augmentant de façon exponentielle la résistance et provoquant un décrochage immédiat du moteur.
Tester les limites électriques nécessite de la prudence. Les ingénieurs tentent souvent des tests d’inversion de polarité incontrôlés pour faire fonctionner les mécanismes à l’envers. Même si une armature CC standard tourne volontiers en sens inverse lorsque vous inversez les fils positifs et négatifs, le matériel environnant risque de ne pas survivre. Le boîtier d'engrenage à vis sans fin intégré est doté de butées et de conceptions d'angle spécifiques. Ces structures sont optimisées pour le mouvement vers l'avant. Ils peuvent ne pas être structurellement conçus pour une inversion de poussée sous forte charge. Un fonctionnement en marche arrière prolongé peut briser les engrenages internes en nylon ou faire exploser les embouts métalliques.
La sélection de la solution d’essuyage optimale nécessite une approche technique disciplinée. Votre matrice de décision finale doit donner la priorité aux limites de couple de décrochage pour garantir les performances lors d'événements météorologiques extrêmes. Vous devez vérifier la durabilité des matériaux des engrenages internes, en optant pour du métal ou des composites renforcés dans des environnements à fortes contraintes. L'ajustement dimensionnel exact de l'OEM reste crucial pour éviter les problèmes de liaison et d'installation.
Avant d’exécuter un bon de commande, prenez les prochaines étapes concrètes. Vérifiez la tension de fonctionnement de vos machines pour garantir la compatibilité électrique. Confirmez les styles de connexion de liaison exacts requis par votre application, tels que les arbres cannelés par rapport aux supports filetés M-6. Enfin, achetez toujours vos composants auprès de fabricants réputés de niveau 1 ou de fournisseurs de pièces de rechange de confiance pour garantir des performances opérationnelles fiables et durables.
R : Les pièces de rechange automobiles coûtent généralement entre 90 $ et 225 $. Cette variation de prix dépend fortement de la marque du véhicule et de la complexité du moteur. Gardez à l’esprit que ce point de référence exclut la main-d’œuvre. L'installation professionnelle nécessite généralement 1 à 2 heures de travail mécanique standardisé, ce qui augmente considérablement la facture de réparation finale.
R : Oui, mais cela implique des limitations strictes. La conversion d'une unité de base nécessite soit des modifications matérielles internes, comme l'installation de brosses de contact supplémentaires, soit le déploiement d'une électronique externe. La plupart des ingénieurs préfèrent connecter un contrôleur externe à modulation de largeur d'impulsion (PWM) au circuit. Cela régule en toute sécurité la fourniture de tension pour atteindre des vitesses variables sans ouvrir le boîtier scellé.
R : Les engrenages en nylon représentent un compromis technique calculé. Le nylon est beaucoup plus silencieux que l'acier, évitant ainsi le bruit de l'habitacle. Plus important encore, il sert de « fusible » mécanique. Si les lames gèlent sur le verre, l'engrenage en nylon bon marché se détache en toute sécurité. Cette défaillance intentionnelle protège les bras de liaison et les enroulements du moteur les plus coûteux contre des dommages catastrophiques.
R : Oui, vous pouvez le faire fonctionner avec une tension inférieure, telle que 5 V CC. Cependant, vous devez comprendre la relation linéaire impliquée. L'abaissement de la tension réduit proportionnellement à la fois le régime et le couple global. Bien qu’il fonctionne en toute sécurité, le système fonctionnera beaucoup plus lentement et supportera beaucoup moins de résistance physique.
