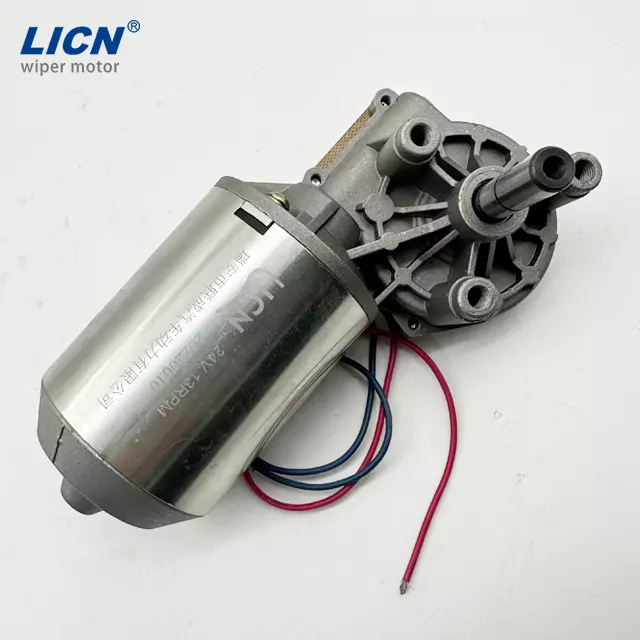

Was treibt die elektrische Lenkung Ihres Autos oder die automatischen Vorhänge in Ihrem Smart Home an? Es ist das Untersetzungsgetriebemotor . Dieses geniale Gerät kombiniert einen Elektromotor mit einem Getriebesystem, um die Effizienz zu optimieren. In diesem Beitrag erfahren Sie, was ein Untersetzungsgetriebemotor ist, welche wichtige Rolle er in verschiedenen Branchen spielt und wie er die Leistung in allen Anwendungen steigert.
Ein Untersetzungsgetriebemotor kombiniert einen Elektromotor und ein Getriebesystem, um die Geschwindigkeit zu reduzieren und das Drehmoment zu erhöhen. Es besteht typischerweise aus:
Elektromotor: Sorgt für Kraft und Drehbewegung.
Getriebe: Enthält Zahnräder, die so angeordnet sind, dass sie die Geschwindigkeit verringern und das Drehmoment erhöhen.
Abtriebswelle: Liefert die eingestellte Drehzahl und das eingestellte Drehmoment an die Maschine.
Durch diese Integration können kleine Motoren Aufgaben ausführen, die ein hohes Drehmoment erfordern, ohne dass die Motorgröße erhöht werden muss.
Der Motor dreht mit hoher Drehzahl, aber geringem Drehmoment. Das Getriebe verwendet Zahnräder unterschiedlicher Größe, um diese Parameter zu verändern. Ein kleineres Zahnrad auf der Motorwelle treibt ein größeres Zahnrad auf der Abtriebswelle an. Dieser Aufbau reduziert die Abtriebsgeschwindigkeit und erhöht das Drehmoment proportional.
Der entscheidende Faktor ist hier das Untersetzungsverhältnis , das sich aus der Division der Zähnezahl des Abtriebsrades durch die Zahl des Antriebsrades ergibt. Wenn das Abtriebsrad beispielsweise 60 Zähne und das Eingangsrad 20 Zähne hat, beträgt das Untersetzungsverhältnis 3:1. Das bedeutet, dass sich die Abtriebswelle ein Drittel so schnell dreht wie die Motorwelle, aber das Dreifache des Drehmoments erzeugt.
Komplexere Getriebe wie Planetengetriebe nutzen mehrere Stufen, um höhere Untersetzungsverhältnisse zu erreichen. Jede Stufe vervielfacht die Gesamtreduzierung und ermöglicht so eine präzise Steuerung von Drehzahl und Drehmoment.
Untersetzungsgetriebemotoren bieten mehrere wichtige Merkmale:
Geschwindigkeitsregelung: Sie reduzieren die Motorgeschwindigkeit entsprechend den Anwendungsanforderungen.
Hohe Drehmomentabgabe: Erhöhen Sie das Drehmoment, ohne die Motorgröße zu vergrößern.
Energieeffizienz: Betreiben Sie Motoren in optimalen Drehzahlbereichen und reduzieren Sie so die Energieverschwendung.
Kompaktes Design: Sparen Sie Platz durch die Kombination von Motor und Getriebe.
Haltbarkeit: Gebaut, um hohen Belastungen und Dauerbetrieb standzuhalten.
Geringe Geräuschentwicklung und Vibration: Präzisionsgetriebe und -behandlungen minimieren Betriebsgeräusche.
Ihr modularer Aufbau ermöglicht die Anpassung an verschiedene Spannungen, Übersetzungsverhältnisse und Motortypen, wodurch sie für viele Anwendungen vielseitig einsetzbar sind.
Bei der Untersetzung handelt es sich um mehrere Zahnradpaare, die in Stufen angeordnet sind, um die gewünschten Geschwindigkeits- und Drehmomentänderungen zu erreichen. Jede Stufe besteht aus einem Eingangszahnrad, das ein Ausgangszahnrad antreibt. Wenn eine stärkere Reduzierung erforderlich ist, werden mehrere Stufen kombiniert, wobei der Output einer Stufe als Input für die nächste fungiert. Dieser mehrstufige Aufbau ermöglicht eine größere Flexibilität bei der Erzielung hoher Untersetzungsverhältnisse, ohne dass extrem große Zahnräder erforderlich sind.
Beispielsweise könnte ein zweistufiges Getriebe Übersetzungsverhältnisse von 4:1 und 5:1 in jeder Stufe haben, was zu einem Gesamtuntersetzungsverhältnis von 20:1 (4 multipliziert mit 5) führt. Das bedeutet, dass sich die Abtriebswelle 20-mal langsamer dreht als die Motorwelle, aber das 20-fache Drehmoment liefert (abzüglich einiger Verluste).
Das Untersetzungsverhältnis ist das Kernkonzept der Getriebeuntersetzung. Es ist das Verhältnis zwischen der Anzahl der Zähne am Abtriebsrad und am Eingangsrad. Dieses Verhältnis bestimmt, um wie viel die Drehzahl abnimmt und das Drehmoment zunimmt.
Formel: Untersetzungsverhältnis = (Anzahl der Zähne am Abtriebsrad) ÷ (Anzahl der Zähne am Antriebsrad)
Wenn beispielsweise das Antriebsrad 15 Zähne und das Abtriebsrad 60 Zähne hat, beträgt das Verhältnis 4:1. Die Abtriebswelle dreht sich ein Viertel so schnell wie die Eingangswelle, erzeugt aber das Vierfache des Drehmoments.
Bei mehrstufigen Getrieben ist die Gesamtuntersetzung das Produkt der einzelnen Stufenübersetzungen. Dies ermöglicht sehr hohe Untersetzungen ohne große Getriebegrößen.
Untersetzungsgetriebemotoren tauschen Drehzahl gegen Drehmoment. Der Motor läuft mit hoher Drehzahl und geringem Drehmoment. Das Getriebe verlangsamt die Geschwindigkeit, erhöht aber proportional das Drehmoment. Dadurch können kleine Motoren schwere Lasten effizient antreiben.
Drehmomenterhöhung: Die Drehmomentabgabe entspricht dem Motordrehmoment multipliziert mit dem Untersetzungsverhältnis und dem Getriebewirkungsgrad.
Geschwindigkeitsreduzierung: Die Ausgangsgeschwindigkeit entspricht der Motorgeschwindigkeit dividiert durch das Untersetzungsverhältnis.
Während das Drehmoment zunimmt, bleibt die Leistung ungefähr konstant, abzüglich mechanischer Verluste aufgrund von Reibung und Wärme.
Diese Modulation ist bei Anwendungen, die eine präzise Steuerung bei niedrigen Geschwindigkeiten oder beim Heben schwerer Lasten erfordern, von wesentlicher Bedeutung. Ohne Getriebeuntersetzung müssten die Motoren größer sein, mehr Energie verbrauchen und übermäßige Wärme erzeugen.
Tipp: Berechnen Sie beim Entwurf von Systemen mit Untersetzungsgetriebemotoren sorgfältig das Gesamtuntersetzungsverhältnis, das zum Ausgleich von Drehzahl und Drehmoment erforderlich ist, um sicherzustellen, dass der Motor innerhalb seines optimalen Effizienzbereichs arbeitet.
Untersetzungsgetriebemotoren gibt es in verschiedenen Ausführungen, die jeweils auf spezifische Anforderungen hinsichtlich Drehzahlreduzierung und Drehmomenterhöhung ausgelegt sind. Das Verständnis dieser Typen hilft bei der Auswahl des richtigen Motors für Ihre Anwendung. Hier sind die Haupttypen:
Dabei kommen Stirn- oder Schrägverzahnungen zum Einsatz, die auf parallelen Wellen angeordnet sind. Die Antriebs- und Abtriebswellen laufen nebeneinander, was die Bauweise kompakt und effizient macht. Mehrere Getriebestufen ermöglichen in Kombination eine große Auswahl an Untersetzungsverhältnissen. Sie arbeiten leise und bewältigen mittlere bis hohe Drehmomente gut. Dieser Typ eignet sich für Anwendungen, die eine zuverlässige Kraftübertragung mit minimalem Lärm erfordern, wie z. B. Fördersysteme oder Verpackungsmaschinen.
Schneckengetriebe bestehen aus einer schraubenförmigen Schnecke und einem Schneckenrad, deren Achsen senkrecht zueinander stehen. Sie können hohe Untersetzungsverhältnisse in einer einzigen Stufe erreichen und eignen sich daher ideal für erhebliche Geschwindigkeitsabfälle. Der Gleitkontakt zwischen Schnecke und Rad erzeugt Wärme, daher haben diese Zahnräder normalerweise eine geringere Einschaltdauer. Sie laufen jedoch geräuscharm und verfügen über eine Selbsthemmung, die ein Rückwärtsfahren verhindert. Zu den Anwendungen gehören Aufzüge, Tore und Hebezeuge, bei denen das sichere Halten von Lasten von entscheidender Bedeutung ist.
Kegelräder verändern die Drehachse um 90 Grad und verwenden konisch geformte Zahnräder. Hypoidkegelräder, ein Untertyp, bieten starke Zähne und eine hohe Haltbarkeit. Diese Getriebe bewältigen schwere Lasten, übertragen die Kraft reibungslos und sorgen für einen hohen Wirkungsgrad. Sie kommen häufig in Differenzialen von Kraftfahrzeugen und schweren Maschinen vor, bei denen die Drehmomentrichtung ohne Einbußen bei der Festigkeit geändert werden muss.
Planetengetriebe bestehen aus einem zentralen Sonnenrad, mehreren Planetenrädern und einem äußeren Hohlrad. Die Planetenräder drehen sich um das Sonnenrad im Hohlrad und verteilen so die Last gleichmäßig. Diese Konstruktion ermöglicht eine hohe Drehmomentübertragung bei kompakter Größe und erreicht hohe Untersetzungsverhältnisse durch mehrere Stufen. Diese Getriebe sind hocheffizient und langlebig und werden häufig in der Robotik, Elektrofahrzeugen und der Luft- und Raumfahrt eingesetzt.
Spannungswellengetriebe, auch harmonische Antriebe genannt, verwenden einen flexiblen, becherförmigen Wellengenerator aus Metall, der sich verformt, um in ein äußeres kreisförmiges Zahnrad einzugreifen. Dieser einzigartige Mechanismus bietet nahezu kein Spiel, ein hohes Drehmoment und eine kompakte Größe. Sie bieten einen reibungslosen, leisen Betrieb und eine präzise Positionierung. Diese Zahnräder eignen sich hervorragend für die Robotik, medizinische Geräte und die Luft- und Raumfahrt, wo Genauigkeit und geringe Vibrationen von entscheidender Bedeutung sind.
Untersetzungsgetriebemotoren spielen in vielen Branchen eine wichtige Rolle. Ihre Fähigkeit, ein hohes Drehmoment bei niedrigen Drehzahlen bereitzustellen, macht sie in verschiedenen Anwendungen unverzichtbar. Hier ein genauerer Blick auf einige Schlüsselsektoren, in denen diese Motoren weit verbreitet sind:
Untersetzungsgetriebemotoren sind in modernen Fahrzeugen von entscheidender Bedeutung. Sie versorgen Systeme wie die elektrische Servolenkung (EPS), die das Lenken einfacher und sicherer machen. Sie bedienen außerdem elektrische Feststellbremsen (EPB) und automatisch elektrisch betätigte Heckklappen und sorgen so für eine reibungslose und zuverlässige Bewegung. In Elektrofahrzeugen (EVs) helfen diese Motoren bei der Steuerung von Mikroantriebssystemen zum Laden von Stapelschlössern. Ihre kompakte Größe und ihr hohes Drehmoment machen sie ideal für Automobilsysteme, die eine präzise Steuerung und Effizienz erfordern.
Smart Homes sind für den leisen und effizienten Betrieb automatisierter Funktionen auf Untersetzungsgetriebemotoren angewiesen. Beispiele hierfür sind elektrische Vorhänge, die sich sanft öffnen und schließen lassen, und intelligente Hubtische, die sich problemlos in der Höhe verstellen lassen. Diese Motoren sorgen für einen geräuscharmen Betrieb und liefern gleichzeitig das erforderliche Drehmoment zum Bewegen schwererer Lasten auf engstem Raum.
Roboter erfordern eine präzise Steuerung und ein hohes Drehmoment in kompakten Paketen. Untersetzungsgetriebemotoren finden sich häufig in Robotergelenken, intelligenten Begleitrobotern und Roboteraugensystemen. Sie ermöglichen reibungslose, präzise Bewegungen und helfen Robotern bei der Ausführung komplexer Aufgaben. Auch Automatisierungsgeräte wie Futterautomaten und Baukastenantriebssysteme profitieren von diesen Motoren und sorgen so für zuverlässige Leistung und lange Lebensdauer.
Viele Unterhaltungselektronikgeräte sind für eine verbesserte Funktionalität mit Untersetzungsgetriebemotoren ausgestattet. Kameras in Smartphones nutzen sie für elektrisch rotierende Linsen und ermöglichen so einen reibungslosen Zoom und Fokus. Andere Geräte wie intelligente Fahrradschlösser, automatische Lockenwickler, Reinigungsteile für E-Zigaretten und Verkaufsautomaten verlassen sich auf diese Motoren für kompakte Leistung und präzise Bewegungssteuerung.
In medizinischen Geräten sorgen Untersetzungsgetriebemotoren für kontrollierte, präzise Bewegungen, die für die Patientensicherheit und Behandlungsgenauigkeit unerlässlich sind. Sie werden in chirurgischen Klammergeräten eingesetzt, die einen reibungslosen und zuverlässigen Betrieb erfordern. Aufgrund ihrer geringen Geräusch- und Vibrationswerte sind sie auch für sensible medizinische Umgebungen geeignet.
Untersetzungsgetriebemotoren bieten mehrere Vorteile, die sie in vielen mechanischen und elektronischen Anwendungen unverzichtbar machen. Ihre einzigartige Fähigkeit, das Drehmoment zu erhöhen und gleichzeitig eine kompakte Größe beizubehalten, ermöglicht einen effizienten und zuverlässigen Betrieb auf engstem Raum und in anspruchsvollen Umgebungen.
Einer der größten Vorteile ist die Möglichkeit, mit einem kleinen Motor ein hohes Drehmoment zu erzeugen. Anstatt einen größeren, teureren Motor zu verwenden, verwendet ein Untersetzungsgetriebemotor Zahnräder, um das Drehmoment zu vervielfachen. Dies bedeutet, dass Sie eine leistungsstarke Leistung erhalten, ohne die physische Größe des Motors zu vergrößern. Diese Kompaktheit eignet sich für Anwendungen, bei denen der Platz begrenzt ist, wie etwa Robotik, Smart-Home-Geräte und Automobilsysteme.
Untersetzungsgetriebemotoren verbessern die Energieeffizienz, indem sie es dem Motor ermöglichen, mit seiner optimalen Drehzahl zu laufen, während das Getriebe die Ausgangsdrehzahl und das Drehmoment anpasst. Dadurch wird verhindert, dass der Motor zu stark arbeitet oder überhitzt, was Energie spart und die Lebensdauer des Motors verlängert. Eine effiziente Drehmomentvervielfachung bedeutet außerdem, dass für die gleiche Arbeit weniger elektrische Energie benötigt wird, was den Gesamtenergieverbrauch senkt.
Durch die Kombination von Motor und Getriebe in einer Einheit entsteht eine platzsparende Bauweise. Durch diese Integration entfällt die Notwendigkeit einer separaten Montage und Ausrichtung von Getrieben und Motoren, was die Installation vereinfacht. Das kompakte Design ist ideal für moderne Geräte, bei denen die Minimierung von Größe und Gewicht entscheidend ist, wie z. B. Drohnen, tragbare medizinische Geräte und Elektrofahrzeuge.
Hochwertige Untersetzungsgetriebemotoren sind für hohe Belastungen und Dauerbetrieb ausgelegt. Präzisionsgefertigte Zahnräder und fortschrittliche Wärmebehandlungsverfahren verbessern die Haltbarkeit und reduzieren den Verschleiß. Viele Designs minimieren außerdem Geräusche und Vibrationen und erhöhen so die Zuverlässigkeit und den Benutzerkomfort. Aufgrund ihrer Robustheit eignen sie sich für die industrielle Automatisierung, medizinische Geräte und Unterhaltungselektronik, wo eine konstante Leistung von entscheidender Bedeutung ist.
Bei der Auswahl des richtigen Untersetzungsgetriebemotors müssen mehrere Schlüsselfaktoren sorgfältig beachtet werden:
Drehmomentanforderungen: Machen Sie sich mit der Last vertraut, die Ihr Motor antreiben muss. Berechnen Sie das an der Abtriebswelle erforderliche Drehmoment unter Berücksichtigung etwaiger Anlauflasten oder Spitzenanforderungen.
Geschwindigkeitsvorgaben: Bestimmen Sie die gewünschte Abtriebsgeschwindigkeit. Dies hilft dabei, das Untersetzungsverhältnis zu definieren, das erforderlich ist, um die Motorgeschwindigkeit auf das erforderliche Niveau zu senken.
Untersetzungsverhältnis: Wählen Sie ein Verhältnis, das Drehzahl und Drehmoment ausbalanciert und sicherstellt, dass der Motor innerhalb seines Leistungsbereichs effizient arbeitet.
Motortyp und Spannung: Wählen Sie einen Motortyp (AC, DC, bürstenlos usw.), der mit Ihrer Stromquelle und Ihren Anwendungsanforderungen kompatibel ist.
Platzbeschränkungen: Bewerten Sie die physische Größe und die Montagemöglichkeiten. Bei engen Platzverhältnissen können kompakte Bauweisen erforderlich sein.
Umgebungsbedingungen: Berücksichtigen Sie Betriebstemperatur, Luftfeuchtigkeit, Staub und die Einwirkung von Chemikalien oder Wasser. Wählen Sie Motoren mit geeigneten Schutzarten.
Einschaltdauer: Bewerten Sie, wie oft und wie lange der Motor läuft. Kontinuierlicher oder intermittierender Betrieb beeinflusst die Motor- und Getriebeauswahl.
Geräuschpegel: Einige Anwendungen erfordern einen geräuscharmen Betrieb. Wählen Sie daher Getriebetypen und Motoren, die auf geringe Geräuschentwicklung ausgelegt sind.
Effizienz und Energieverbrauch: Entscheiden Sie sich für Motoren und Getriebe, die die Energieeffizienz maximieren, um die Betriebskosten zu senken.
Wartungsbedarf: Berücksichtigen Sie die Wartungsfreundlichkeit und die Verfügbarkeit von Ersatzteilen.
Viele Hersteller bieten kundenspezifische Anpassungen an, um Untersetzungsgetriebemotoren an bestimmte Anwendungen anzupassen:
Anpassung des Übersetzungsverhältnisses: Benutzerdefinierte Übersetzungsverhältnisse zur genauen Anpassung an Geschwindigkeits- und Drehmomentanforderungen.
Wellenkonfigurationen: Verschiedene Wellentypen und Ausrichtungen entsprechend den Installationsanforderungen.
Montagearten: Flansch-, Fuß- oder Frontmontage zur Vereinfachung der Integration.
Motorwicklung und -spannung: Kundenspezifische Wicklungen für unterschiedliche Spannungs- oder Frequenzanforderungen.
Materialauswahl: Spezielle Materialien für Getriebe oder Gehäuse zur Verbesserung der Haltbarkeit oder Gewichtsreduzierung.
Dichtungen und Beschichtungen: Zum Schutz vor rauen Umgebungen oder korrosiven Elementen.
Integrierte Sensoren: Encoder oder Tachometer für Feedback und präzise Steuerung.
Behandlungen zur Geräuschreduzierung: Spezielle Zahnprofile oder Schmierstoffe zur Geräuschminimierung.
Durch die individuelle Anpassung wird sichergestellt, dass der Motor optimal funktioniert und in der vorgesehenen Umgebung länger hält.
Vermeiden Sie diese Fallstricke bei der Auswahl von Untersetzungsgetriebemotoren:
Ignorieren von Drehmomentspitzen: Die Nichtberücksichtigung des Spitzen- oder Anlaufdrehmoments kann zu einer Überlastung oder einem Ausfall des Motors führen.
Die Wahl eines falschen Untersetzungsverhältnisses: Zu hohe oder zu niedrige Verhältnisse führen zu ineffizientem Betrieb oder unzureichender Leistung.
Umweltfaktoren werden außer Acht gelassen: Der Einsatz von Motoren, die nicht für raue Bedingungen ausgelegt sind, führt zu vorzeitigem Verschleiß.
Vernachlässigung des Arbeitszyklus: Die Auswahl von Motoren, die nur für den intermittierenden Einsatz im Dauerbetrieb ausgelegt sind, verkürzt die Lebensdauer.
Unterschätzung von Größenbeschränkungen: Wenn die physischen Abmessungen nicht überprüft werden, kann dies zu Installationsproblemen führen.
Überlegungen zur Effizienz außer Acht lassen: Motoren mit niedrigem Wirkungsgrad erhöhen die Energiekosten und die Wärmeerzeugung.
Keine Wartungsplanung: Schwierig zu wartende Motoren erhöhen Ausfallzeiten und Kosten.
Ignorieren von Lärmschutzvorschriften: Das Nichtbeachten von Lärmgrenzwerten kann zur Unzufriedenheit der Benutzer oder zu Problemen mit den Vorschriften führen.
Eine sorgfältige Planung und Rücksprache mit den Herstellern kann helfen, diese Fehler zu vermeiden.
Untersetzungsgetriebemotoren erhöhen effizient das Drehmoment und reduzieren gleichzeitig die Drehzahl, was sie für verschiedene Anwendungen unverzichtbar macht. Zukünftige Trends könnten zu Fortschritten bei der Energieeffizienz und kompakten Designs führen. Bei der Auswahl des richtigen Motors müssen Drehmoment, Drehzahl und Umgebungsfaktoren berücksichtigt werden. Licn bietet innovative Untersetzungsgetriebemotoren, die ein hohes Drehmoment und Energieeffizienz bieten und den unterschiedlichen Branchenanforderungen gerecht werden. Ihre Produkte sind auf zuverlässige Leistung und Langlebigkeit ausgelegt und bieten Kunden, die optimale Lösungen suchen, einen Mehrwert.
A: Ein Untersetzungsgetriebemotor ist ein Gerät, das einen Elektromotor mit einem Getriebesystem kombiniert, um die Geschwindigkeit zu verringern und das Drehmoment zu erhöhen. Dadurch eignet es sich ideal für Anwendungen, die ein hohes Drehmoment erfordern, ohne die Motorgröße zu erhöhen.
A: Ein Untersetzungsgetriebemotor funktioniert, indem er Zahnräder verwendet, um Geschwindigkeit und Drehmoment zu ändern. Der Motor dreht sich mit hoher Geschwindigkeit, und das Getriebe reduziert diese Geschwindigkeit und erhöht gleichzeitig das Drehmoment durch ein Untersetzungsverhältnis.
A: Untersetzungsgetriebemotoren werden wegen ihrer Fähigkeit verwendet, ein hohes Drehmoment bei kompakter Größe bereitzustellen, die Energieeffizienz zu verbessern und eine präzise Drehzahlregelung zu bieten, wodurch sie für verschiedene Anwendungen geeignet sind.
A: Zu den Vorteilen gehören ein hohes Drehmoment, Energieeffizienz, platzsparendes Design, Langlebigkeit und geringe Geräuschentwicklung, was sie ideal für Anwendungen in engen Räumen und anspruchsvollen Umgebungen macht.
A: Berücksichtigen Sie bei der Auswahl des richtigen Untersetzungsgetriebemotors Faktoren wie Drehmomentanforderungen, Geschwindigkeitsspezifikationen, Untersetzungsverhältnis, Motortyp, Platzbeschränkungen, Umgebungsbedingungen und Geräuschpegel.
